โฟโต้สวิตช์แบบทรงกระบอก
Round Photo Switch
รุ่น LTB Series
คุณลักษณะ
สวิตช์ตรวจจับการปรากฎขึ้นของวัตถุโดยอาศัยหลักการ การส่งและรับแสง เป็นเซ็นเซอร์ที่มีขนาดเล็ก ตัวเรือนทรงกระบอก
สามารถใช้ในงานอุตสาหกรรมได้ทุกประเภท เช่น ตรวจนับวัตถุที่ถูกมีการเคลื่อนไหวโดยรอก,ใช้ในการกันประตูลิฟท์หนีบ,งานล้างรถหรือล้างขวด,ลอกป้ายฉลาก,ตรวจนับห่อสินค้า,กำหนดรถยนต์อยู่ตรงตำแหน่งที่จะพ่นสี,ตรวจดูสินค้าว่ามีจุกฝาปิดทุกขวดหรือเช็คฝากล่องปิดทุกกล่องหรือไม่,ตรวจดูว่าแก้วพลาสติกคว่ำหรือหงาย เป็นต้น
Descrizione Del Codice - Code Structure
รายละเอียด || โฟโต้สวิตช์แบบทรงกระบอก รุ่น LTB Series
Tipo / Type | Lettore di tacche M18 / Contrast scanner | |
---|---|---|
Modello / Model | LTB/**-** +STF-12(1) | LTB/**-** +STF-25(1) |
Distanza di rilevazione nominale(1) / Nominal sensing distance(1) | 12 mm. | 25 mm. |
Dimensione spot / Spot dimension | Ø1 mm. | Ø0,8 mm. |
Tensione di alimentazione / Operating voltage | 10-30Vdc | |
Ondulazione residua / Ripple | <10% | |
Corrente assorbita / No-load supply corrent | 40mA | |
Corrente di uscita / Load current | 100mA | |
Corrente di perdita / Leakage current | <10μA | |
Caduta di tensione in uscita / Voltage drop | 170 mA | |
Corrente di uscita / Load current | 100 mA su tutte le uscite / on each outputs | |
Corrente di perdita / Leakage current | 1,2 V max. IL=100 mA | |
Tipo uscita / Output type | NPN o / or PNP LO/DO selezionabile / selectable | |
Frequenza di commutazione / Switching frequency | 10 kHz | |
Tempo di risposta / Response time | 50 μs; | |
Ritardo alla disponibilità / Time delay before availability | 200 ms | |
Protezioni elettriche alimentazione / Supply electrical protections | Inversione di polarità, sovratensioni impulsive Polarity reversal, transient | |
Protezioni elettriche uscita / Output electrical protections | Cortocircuito (autoripristinante) / Short circuit (autoreset | |
Limiti di temperatura / Temperature range | -5°C …+55°C (senza condensa / without freeze | |
Derive termica / Temperature drift | 10% | |
Interferenza alla luce esterna / Interference to external light | 3000 lux (lampada ad incandescenza / incandescent lamp); 10000 lux (luce solare / sunlight) | |
Grado di protezione / Protection degree | IP65 (EN60259) (2) | |
Indicatori LED / LED indicators | Giallo (stato uscita) - Verde (alimentazione) Yellow (output state) - Green (supply) | |
Materiale contenitore / Housing material | PBT | |
Materiale passacavo / Cable exit material | Policarbonato / Polycarbonate | |
Materiale ottica / Optical material | Plexiglass 7N | |
Coppia serraggio / Tightening torque | 1 Nm | |
Peso (appross.) / Weight (approx.) | 80-85 g |
Uscita NPN / NPN output, Uscita PNP / PNP output
Connettore - Plug M12
Curva Di Risposta - Response Diagram

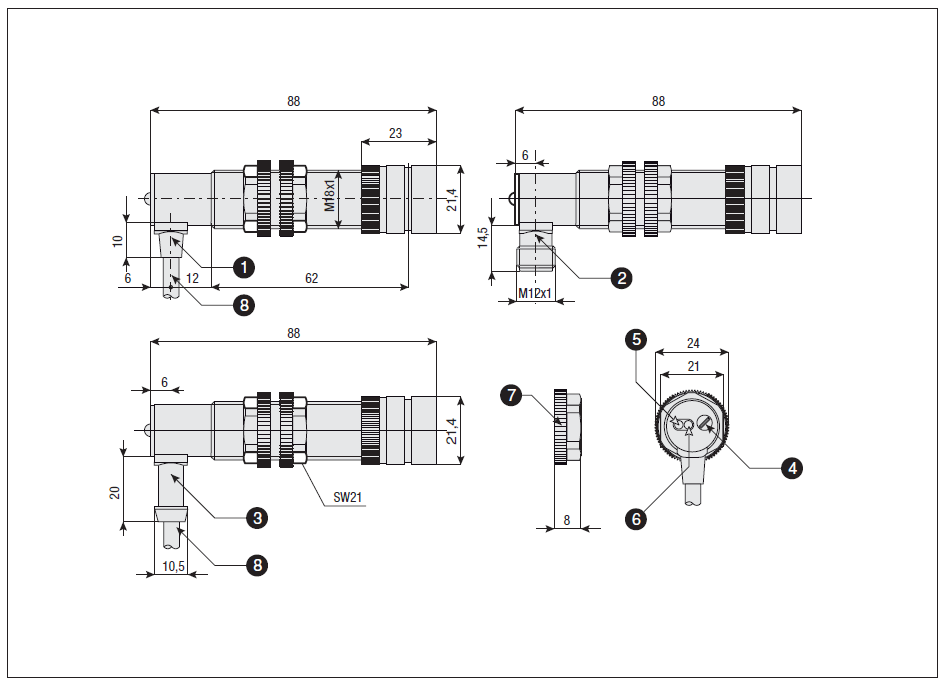

Dimensioni - Dimensions
- Uscita cavo a 90° Right angle cable exit
- Uscita connettore M12 a 90° M12 right-angle plug cable exit with tang
- Uscita cavo a 90° con codolo Right angle cable exit with tang
- Regolazione della sensibilità Sensitivity adjustment
- LED giallo (stato uscita ON/OFF) Yellow LED (output state ON/OFF)
- LED verde (alimentazione) Green LED (supply)
- Ghiera corpo plastico Plastic tightening nut
- Cavo 4 x 0,34 mm2, Ø4,7 mm, PVC, 2 m Cable 4 x 0,34 mm2, Ø4,7 mm, PVC, 2 m
