โฟโต้สวิตช์แบบทรงสี่เหลี่ยม
Square Photo Switch
รุ่น BOS 25K Series
คุณลักษณะ
Sicherheitshinweise
Diese Sensoren durfen nicht in Anwendungen eingesetzt werden, wo die Sicherheit von Personen von der Geratefunktion abhangt.
Sensor-Typen | AC/DC Relais | DC PNP (Stecker) Oder DC PNP/NPN (Kabel) |
---|---|---|
Reflexionslichtschranke | BOS 25K-1-A6-02 | - |
Reflexionslichtschranke Mit Polarisationsfilter | BOS 25K-1-B5-02 | BOS 25K-5-B5-... |
Reflexionslichtschranke Zur Glaserkennung | BOS 25K-1-T1-02 | BOS 25K-5-T1-... |
Lichttaster Energetisch | BOS 25K-1-C90-02 | BOS 25K-5-C90-... |
Lichttaster Energetisch | BOS 25K-1-C200-02 | BOS 25K-5-C200-... |
Lichttaster Mit HGA | - | BOS 25K-5-M25-... |
Einweg Empfanger | BLE 25K-1-F20-02 | BLE 25K-5-F20-... |
Einweg Sender | BLS 25K-1-G20-02 | BLS 25K-5-G20-... |
Anzeige-Und Bedienelemente
Die Grune LED (nur bei BOS 25K-5-M25...) zeigt die Starke des empfangenen Eingangssignals an (siehe Bild 4). Sie dient zur Justage der Lichtschranke.
Die Rote LED zeigt den Zustand des Ausgangs an: sie leuchtet, wenn der Ausgang auf "1" schaltet und geht aus, wenn der Ausgang auf "0" schaltet.
Taster Mit Hintergrundausblendung
Zwischen Tastbereich und Hintergrund liegt der undefinierte Bereich. Um geringe Hohenunterschiede an oder zwischen Objekten erfassen zu konnen, muß dieser undefinierte Bereich so klein wie moglich sein. Mit der Spindelschraube auf der Oberseite des Gerates justieren Sie die Tastweite zwischen 50 mm und 250 mm. Proportional zur Tastweite verandert sich auch der undefinierte Bereich.

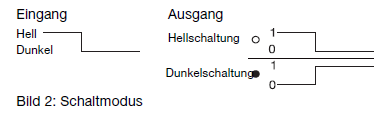

Hell-/Dunkelschaltung. Stabilitätsanzeige
Die Lichtschranke wird im stabilen (sicheren) Bereich betrieben, d.h. die grune LED (nur bei BOS 25K-5- M25...) muß leuchten. Im Hell-Modus leuchtet sie bei einem empfangenen Signal uber 130% (siehe Bild 4). Im Dunkel-Modus leuchtet sie, wenn das empfangene Signal unter 70% liegt (siehe Bild 5). Die Schaltschwelle für den Schaltausgang liegt bei 100%. Der Schaltmodus Hell/Dunkel wird bei DC Varianten uber das Kabel (Bild 6) und bei AC/DC Varianten uber den Hell/Dunkel-Schalter am Gehause eingestellt (Bild 1).
Montage
Beachten Sie die folgenden Montagehinweise:
- Bei mehrere nebeneinandermontierten Optosensoren muß ein Mindestabstand (abhangig vom eingestellten Schaltabstand) zwischen den Schaltern eingehalten werden, um eine gegenseitige Beeinflussung durch Ubersprechen zu vermeiden.
- Wahlen Sie den Montageort so, daß keine Lichtreflexionen von Boden und Wanden und kein Fluoreszenzlicht auf den Detektor fallt. Diese Einstrahlungen können zu unbeabsichtigtem Schalten führen.
- Uben Sie keine Gewalt auf den Sensor aus, damit er nicht beschädigt wird; Die Linse ist besonders empfindlich.
Anschlusse
Betrieb
Ein sicheres Schalten ist nur dann gewährleistet, wenn Sie den Optosensor innerhalb der angegebenen Grenzwerte betreiben.
Testeingang beim Sender DC
Die Testfunktion entspricht einer Fernuberwachung der Lichtschranke und ermoglicht eine vorbeugende Systemkontrolle.
Der Testeingang Test+ oder Test– unterbricht die Sendeimpulse des Senders und ermoglicht dadurch die Prüfung der Sender-Empfanger-Funktion. Wenn Sie Test+ verwenden, muß der Eingang Test– auf 0 V gelegt werden. Wenn Sie Test– verwenden, muß der Eingang Test+ auf 10...30 V gelegt werden.
Der Empfänger-Ausgang muß jedesmal schalten, wenn am Testeingang eine Spannung von 10...30 V DC (Test+) oder 0 V DC (Test–) anliegt. Wenn der Ausgang nicht schaltet, obwohl der Testeingang aktiviert ist, muß die Linse verschmutzt oder die optische Achse dejustiert sein; deshalb erreichen die Sendeimpulse den Empfänger nur unzureichend oder gar nicht.
